Protoboard

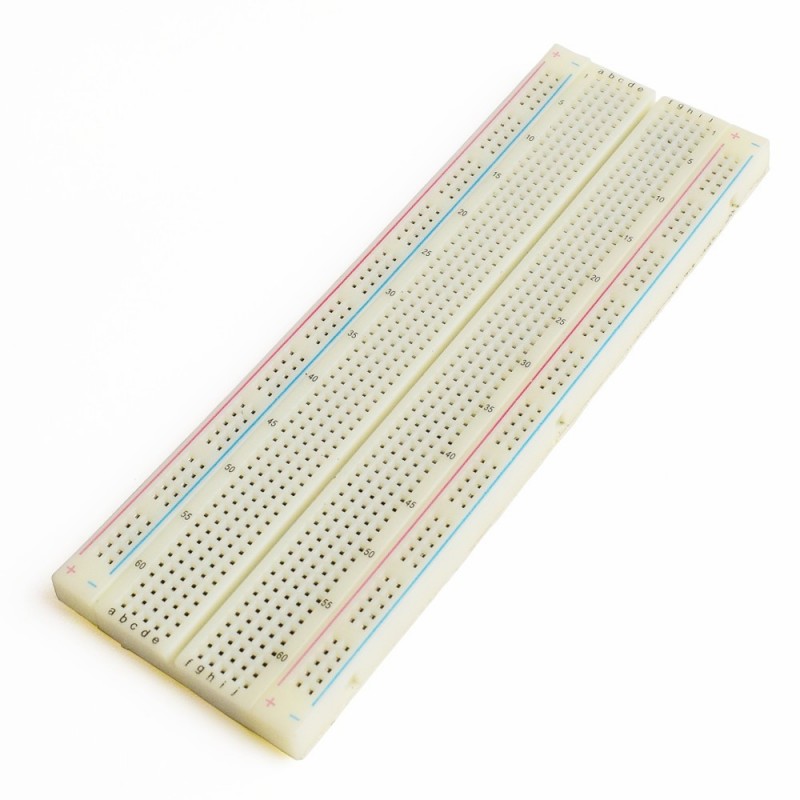

La Protoboard, llamada en inglés breadboard, es una placa de pruebas en los que se pueden insertar elementos electrónicos y cables con los que se arman circuitos sin la necesidad de soldar ninguno de los componentes.

Una Protoboard es un instrumento que permite probar el diseño de un circuito sin la necesidad de soldar o desoldar componentes. Las conexiones en una Protoboard se hacen con solo insertar los componentes lo que permite armar y modificar circuitos con mayor velocidad.

Normalmente estas placas son usadas para realizar pruebas experimentales. Si la prueba resulta satisfactoria el circuito se construye de una forma más permanente para evitar el riesgo de que algún componente pueda desconectarse. En caso de que la prueba no sea satisfactoria, puede modificarse el circuito fácilmente.

Las Protoboards tienen tres partes: el canal central, las pistas, y los buses. En el canal central, ubicado en la parte media, se conectan los circuitos integrados para mantener aislados los pines de ambos lados del circuito integrado. Los buses se encuentran el los lados de la Protoboard, y generalmente se emplean para conectar la tierra del circuito y su voltajes de alimentación. La mayoría de las veces los buses están indicados con franjas color negro o azul para indicar el bus de tierra, y con franjas color rojo para indicar el bus de voltaje positivo. El resto de los orificios de la Protoboard pertenecen a las pistas. Como se mencionó anteriormente, las pistas están separadas por filas. Las filas están indicadas con números y las columnas están indicadas con letras.
